A técnica conhecida como Fluxo Óptico permite que determinados pontos de um frame de vídeo sejam localizados em um frame anterior. Isto é o passo inicial por exemplo, para se determinar o deslocamento de um veículo entre dois quadros consecutivos do vídeo.
De forma mais objetiva, o fluxo óptico é o padrão de movimento aparente dos objetos de imagem entre dois quadros consecutivos causados pelo movimento do objeto ou da câmera. É um campo vetorial 2D, em que cada vetor é um vetor de deslocamento, mostrando o movimento dos pontos do primeiro quadro para o segundo.

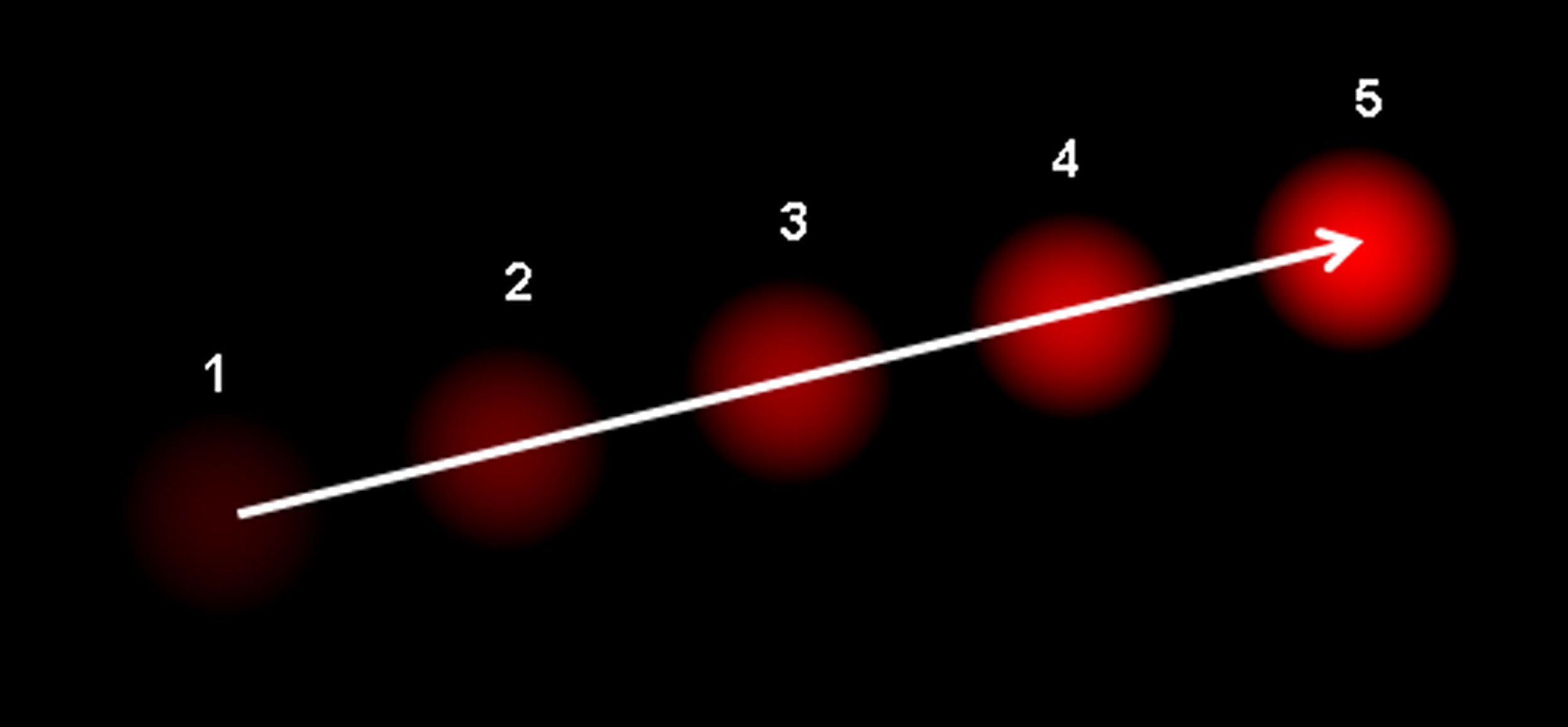

A imagem acima apresenta uma bola em movimento, se deslocando ao longo de 5 frames. A seta mostra seu vetor de deslocamento ao longo desses frames. O fluxo óptico tem muitas aplicações em áreas como Estrutura do Movimento, Compressão de vídeo, Estabilização de vídeo e etc.
O algoritmo Gunnar-Farneback foi desenvolvido para produzir resultados da técnica de fluxo óptico denso (ou seja, em uma grade densa de pontos). O primeiro passo é aproximar cada vizinhança de ambos os quadros por polinômios quadráticos. Posteriormente, considerando esses polinômios quadráticos, um novo sinal é construído por um deslocamento global. Finalmente, esse deslocamento global é calculado pela equação dos coeficientes nos rendimentos dos polinômios quadráticos. Você pode conferir aqui uma palestra em vídeo, que explica perfeitamente como o algoritmo Farneback funciona.
Let’s Code!
Primeiramente vamos importar o OpenCV e o numpy
import cv2
import numpy as npPrecisamos então definir a fonte do video. Vamos definir então uma variável que recebe um cv2.VideoCapture(), ou simplesmente passe o valor 0 como parâmetro para obter informações da sua webcam. Em seguida, vamos ler o primeiro quadro utilizando utilizando a função read(), além de definir o esquema de cores para a escala de cinza utilizando o método cv2.cvtColor().
cap = cv2.VideoCapture(0)
_, frame = cap.read()
old_gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)Bom, inicialmente precisamos definir uma função de callback que retorne as cordenadas de um ponto especifico, mapeando o espaço vetorial ao seu redor e assim iniciarmos o fluxo óptico. Dessa forma, podemos linkar essa função ao clique do mouse, assim nossa função ficaria da seguinte forma.
def select_point(event, x, y, flags, params):
global point, point_selected, old_points
if event == cv2.EVENT_LBUTTONDOWN:
point = (x, y)
point_selected = True
old_points = np.array([[x, y]], dtype=np.float32)Observe que precisamos tornar esse ponto uma variável global, dada a necessidade de manipular esse ponto mais adiante no código
Vamos iniciar nossa janela principal e informar a ela que existe um callback associado a um evento do mouse.
cv2.namedWindow("Frame")
cv2.setMouseCallback("Frame", select_point)Observe que é através do nome especifcado na função namedWindow() que referenciaremos a janela principal em todos os locais do código.
Além disso, vamos adicionar uma flag de controle que servirá para iniciar o fluxo óptico a partir do clique e detecção do ponto.
point_selected = False
point = ()
old_points = np.array([[]])Vamos configurar o fluxo de vídeo. Para isso vamos ler a entrada de vídeo quadro a quadro utilizando loop. Como queremos processar o vídeo inteiro, leremos os quadros até que isOpened() retorne verdadeiro. De forma similar ao primeiro quadro, converteremos cada quadro em escala de cinza.
while cap.isOpened():
_, frame = cap.read()
curr_frame = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)Além disso, vamos atualizar nossa flag de controle para que seja demarcado na tela o local do clique inicial.
if point_selected is True:
cv2.circle(frame, point, 5, (0, 0, 255), 2)A seguir, o fluxo óptico será calculado usando calcOpticalFlowPyrLK(), que faz referência a Pyramid Lucas Kanade. Essa função recebe como parametros dois quadros consecultivos, que definiremos través de prev_gray e gray_frame. Depois disso, será necessário definir outros parâmetros de otimização obrigatórios ao algorítmo, que passaremos através de um dicionário. Logo em seguida ao detectarmos os novos pontos, vamos atualizar seus valores dentro do loop de forma a atualizar o fluxo óptico
if point_selected is True:
...
new_points, status, error = cv2.calcOpticalFlowPyrLK(prev_gray, gray_frame, old_points, None, **lk_params)
prev_gray = gray_frame.copy()
old_points = new_pointsNosso dicionário de parâmetros ficou da seguinte forma:
lk_params = dict(winSize = (15, 15), maxLevel = 5, criteria = (cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 0.03))No dicionário dos parâmetros obrigatorios do algorítmo, é possível manipular aleatoriamente e escolher parâmetros diferentes e ver como isso mudará os resultados.
winsize: Mapeia uma área de 15x15 pixels ao redor do ponto definido.*
maxlevel: Definimos o nível do algoritmo, pois quanto menor a janela, menos pixeis e melhor a detecção do fluxo óptico (Pyramid Analysis).*
criteria: Parâmetro que específica os critérios de finalização e iterações do algoritmo de pesquisa iterativa (mais iterações, mais exaustiva é a pesquisa pelos pontos).*
Por fim, fazemos a limpeza.
cap.release()

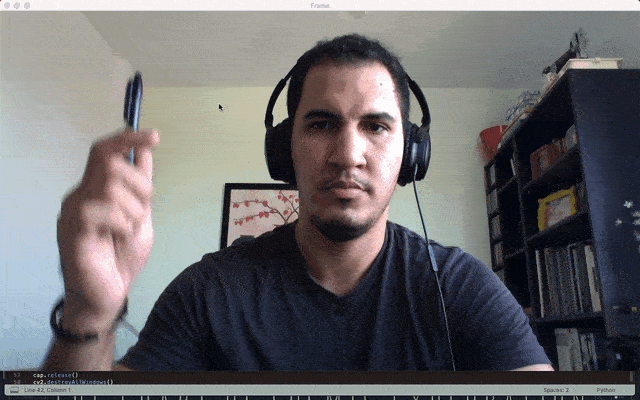

cv2.destroyAllWindows()Resultado
O código está disponível no Github aqui
Explicação
Antes de detectar o objeto, o campo vetorial ao redor do ponto definido é mapeado, e isso acontece a cada novo frame em que o objeto se desloca no vídeo. O método Lucas Kanade assume que o deslocamento do conteúdo da imagem entre dois instantes próximos (frames ou quadros) é pequeno e aproximadamente constante tomando em consideração os pixeis vizinhos a um ponto p.
Assim, o fluxo óptico, em uma definição de mais alto nível, é o movimento de objetos entre quadros consecutivos de sequência, causados pelo movimento relativo entre o objeto e a câmera. Podemos expressar o fluxo óptico da seguinte forma:
Entre quadros consecutivos, podemos expressar a intensidade da imagem \((I)\) em função do ponto \((x,y)\) e do tempo \((t)\). Assim se extraírmos a primeira imagem \(I(x,y,t)\) e movermos seus pixeis representados por \((dx, dy)\) sob o tempo \((t)\), obteremos uma nova imagem \(I(x+dx, y+dy)\).
Vamos assumir inicialmente que as intensidades de pixel de um objeto são constantes entre quadros consecutivos.
\begin{align} I(x, y, t) = I(x + \delta x, y + \delta y, t + \delta t) \end{align}
